HSES-LMC1
固定方法
LEDモジュール及びHSES-LMC1基板の固定方法について 説明します。
概要
金属加工ができる環境であれば、アルミアングル等に穴を開け、 LEDモジュールを簡単にネジで固定できます。 そのような環境がない場合、アルミフレームを使用をお勧めします。 アルミフレームを使用すると、 穴あけも必要ないし、 指定した長さに切断し販売してくれる業者もありますので、 ネジで固定するだけです。
アルミフレームを使用したLEDモジュールの固定
アルミフレームは各社から様々なものが販売されて、 どれでもLEDモジュールの固定に使用できると思います。 特に使い慣れている物が無い人には、 NIC autotecのものを お勧めします。ここはNIC Direct というサイトで直販を行っており、個人でも購入可能です。 アルミフレームの長さmm単位で指定可能で、価格もリーズナブルです。 会社で購入する場合は、ミスミ経由でも購入可能で、さらに安くなります。

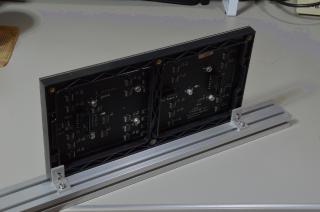

LEDモジュール固定の鍵となる部品は、上の写真左のアルミブラケットです。 安いものを探すのが難しいです。私は下のミスミのものを使用していますが、 モノタロウでも同じようなものを購入可能です。
ネジはワッシャー付きのセットネジを使うと便利です。 ネジを回すスペースが足りないことが多いので６各穴付きボルトを使用しています。 LEDモジュールのネジ穴の深さは5mm程度ですので、 8mmぐらいのワッシャ付きネジが良いでしょう。 私が使っているものを以下に示します。
HSES-LMC1モジュールの固定
HSES-LMC1基板の取り付け穴は60mm間隔で開けられていますので、 ピッチの合うアルミフレームに取り付けることができます。
取り付けには M3のオネジ/メネジタイプのスペーサと直径12mmのワッシャーを 使用しています。
