LED電光掲示板は16個のメッセージをeepromに記憶し、 PCと接続せず、電源をつなぐだけで表示することができます。 16個のメッセージのうち、どのメッセージを表示するかは、 ショートピンの設定によって切り替えます。 ここでは、メッセージの書き込み方について説明します。

メッセージの書込み

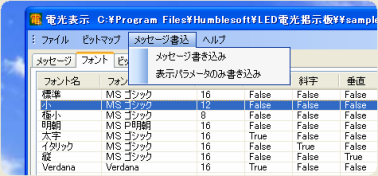

メニューの「メッセージ書込/メッセージ書き込み」を選択すると メッセージ画面に読み込まれているメッセージが書き込まれます。

書込みを行うかどうかの確認のダイアログが現れますので、 「はい(Y)」をクリックすると、メッセージのeepromへの書込みが 始まります。

表示パラメータの書込み

メニューの「メッセージ書込/表示パラメータのみの書込み」を選択すると メッセージの変更は行わず、表示パラメータのみを書き込むことができます。 メッセージ自体の書込みは行わないので、短時間で終了するので、 表示パラメータの変更だけ行いたい場合は便利です。

表示パラメータは、 設定画面で表示設定にかかれている4項目で、 各項目の意味はここを ご覧ください。

「メッセージの書込み」を行った場合には、 表示パラメータの書込みも同時に行われますので、 再度行う必要はありません。
