HSES-LMC1 使用説明書 †

内容物 †

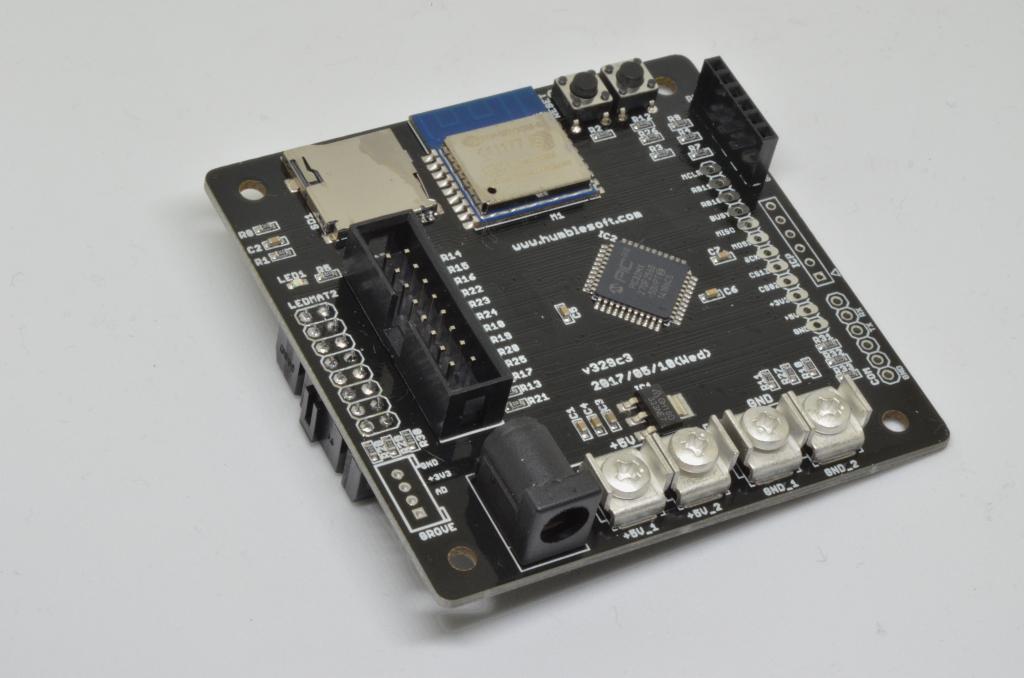

HSES-LMC1ボード本体

他に必要なもの †

LEDモジュール(電源ケーブル、データケーブル付属）
- LEDモジュール/ HSES-LMC1/ 製品情報/ ハンブルソフト参照
5V電源
- 電源/ HSES-LMC1/ 製品情報/ ハンブルソフト参照

接続 †

HSES-LMC1 と LEDモジュール、5V電源を接続します。
HP 接続/ HSES-LMC1/ 製品情報/ ハンブルソフト参照

電源投入 †

接続後、5V電源の電源をAC100Vに接続するなどして、電源を投入して下さい。
電源が入った状態で、5VのDCプラグをHSES-LMC1のDCジャックに指すと、過電圧が印加され、故障の原因となる可能性があります。

Arduinoインストール †

ESP8266 Arduinoのインストール参照

サンプルプログラムを書き込む †

githubから以下のライブラリをインストールしてください。

https://github.com/h-nari/Humblesoft_LedMat

今後も更新が予想されますので、git cloneでのインストールがお勧めです。

(参考) Arduinoライブラリのインストール
- 上記ページではzipファイルからのダウンロードしか説明してありません。すみません。zipファイルでダウンロードしても更新が面倒なだけで、同じおように使えます。

このライブラリを使用するには、以下のライブラリが必要です。同様にインストールしてください。

ライブラリをインストールできると、Arduinoのメニュー、ファイル→スケッチの例の下の方に、Humblesoft_LedMatのスケッチの例が追加されます。
