HSES-NODE(-OLED)使用説明書?

Grove Wrapperの使い方 †

概要 †

Grove Wrapperは Seeed Studio社の製品です。
- grove wrapper - SeeedStudio.com
対応した形状の小型基板を固定することができます。
- 小型基板の固定という問題に、安価で効果的な解決方法を提供してくれます。

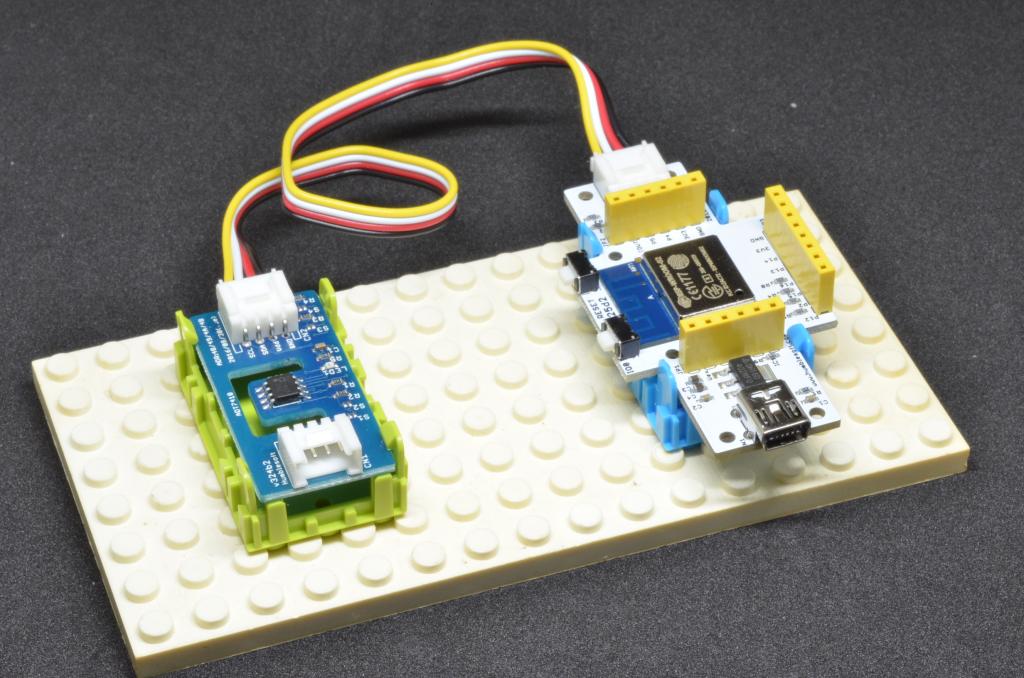

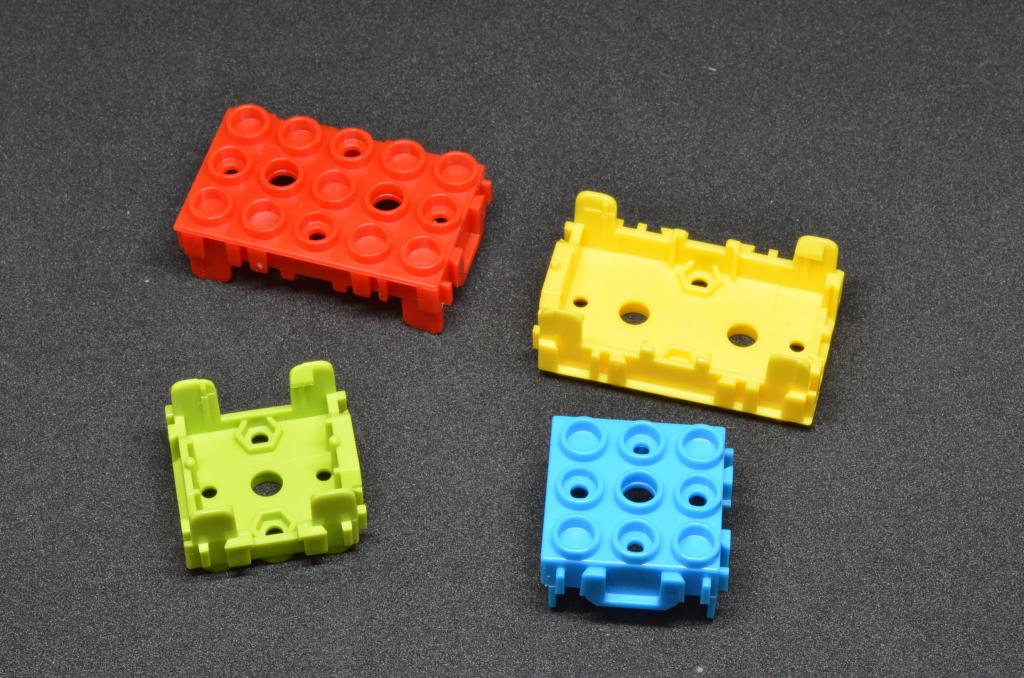

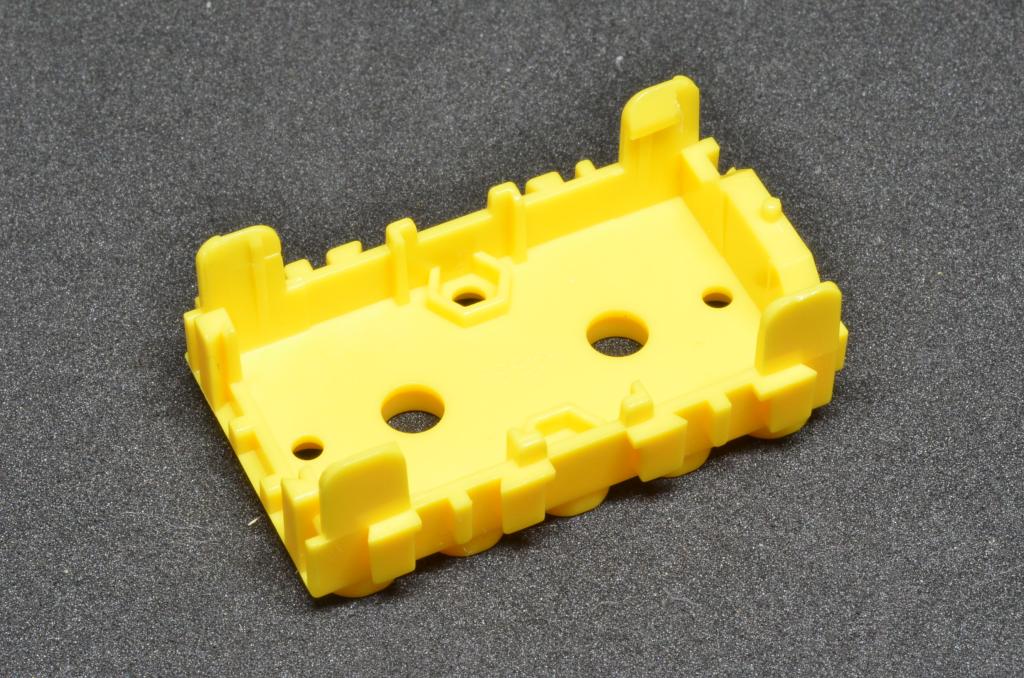

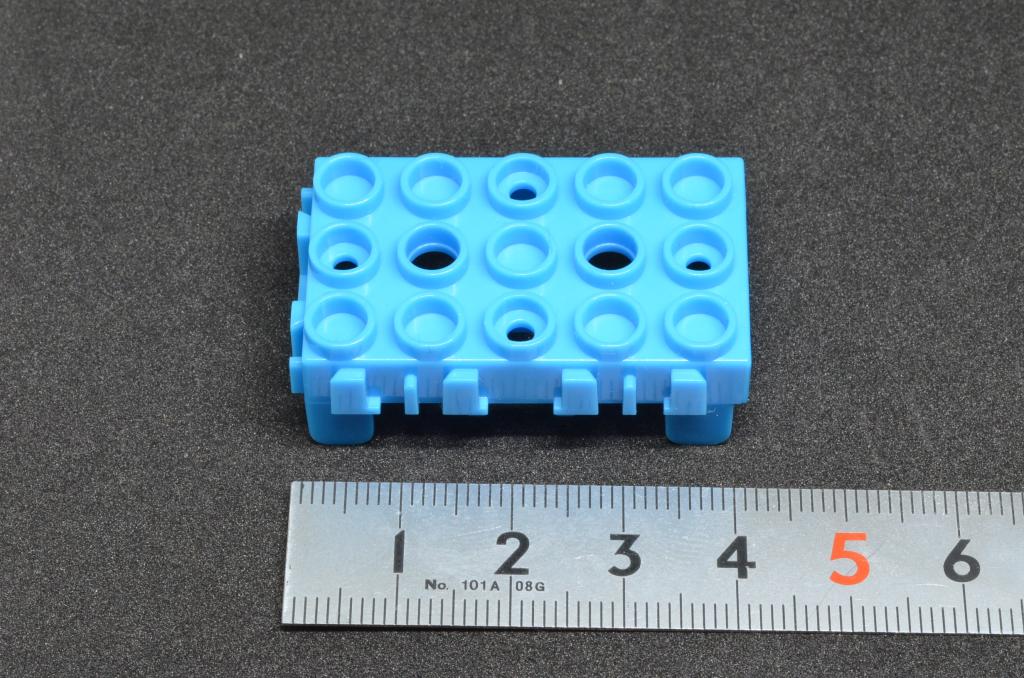

写真 †

固定方法 †

Grove Wapper同士を結合 †

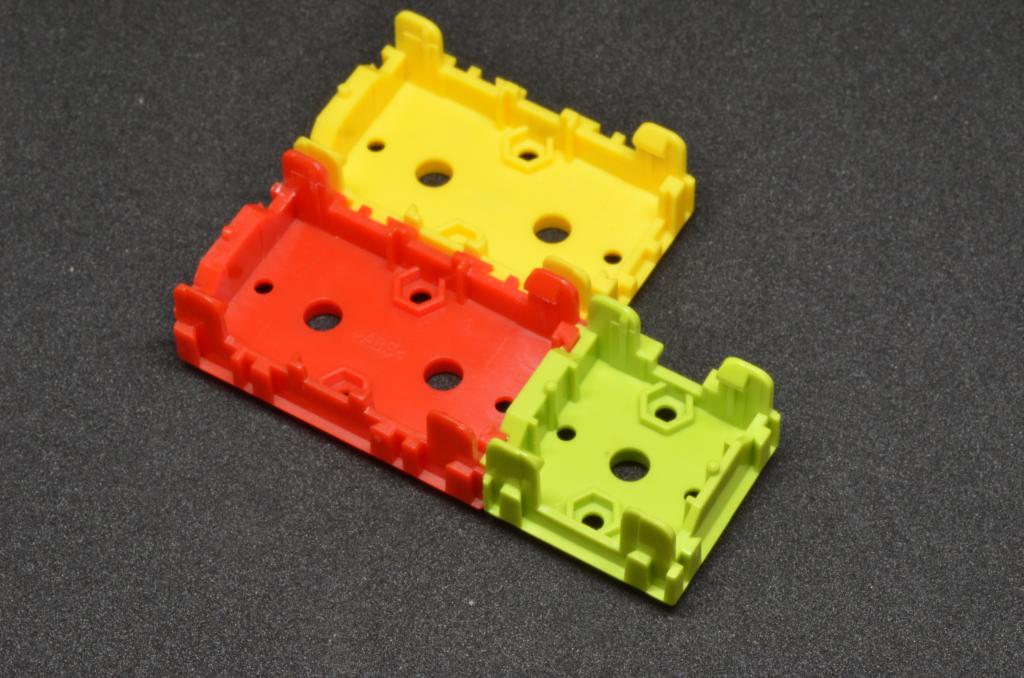

Grove Wapper同士を嵌め合わせ、結合することができます。

レゴブロックに固定 †

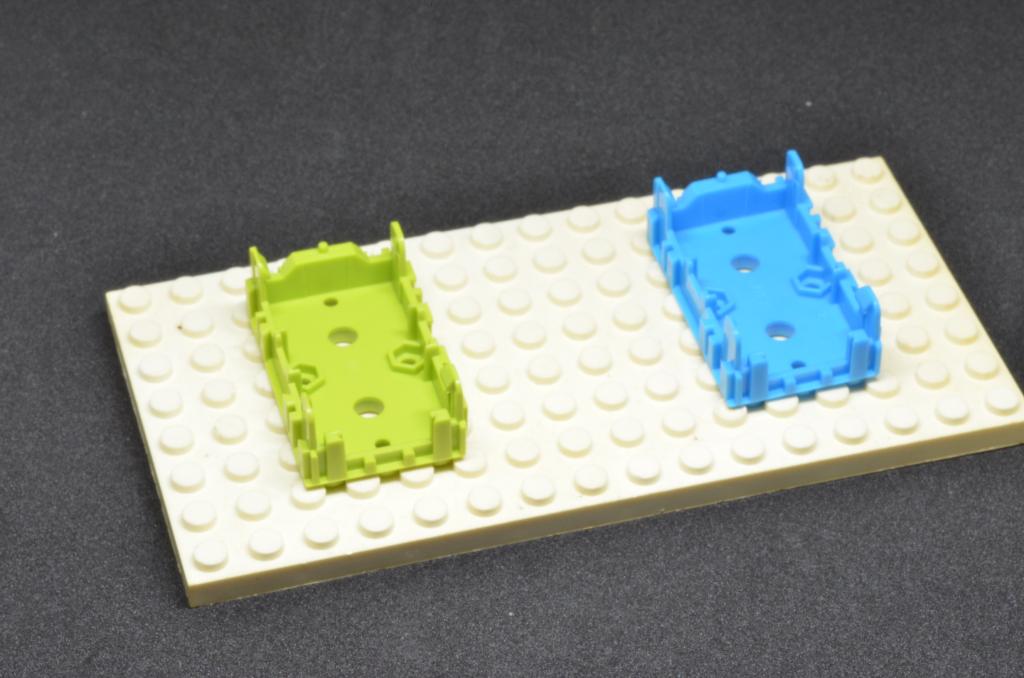

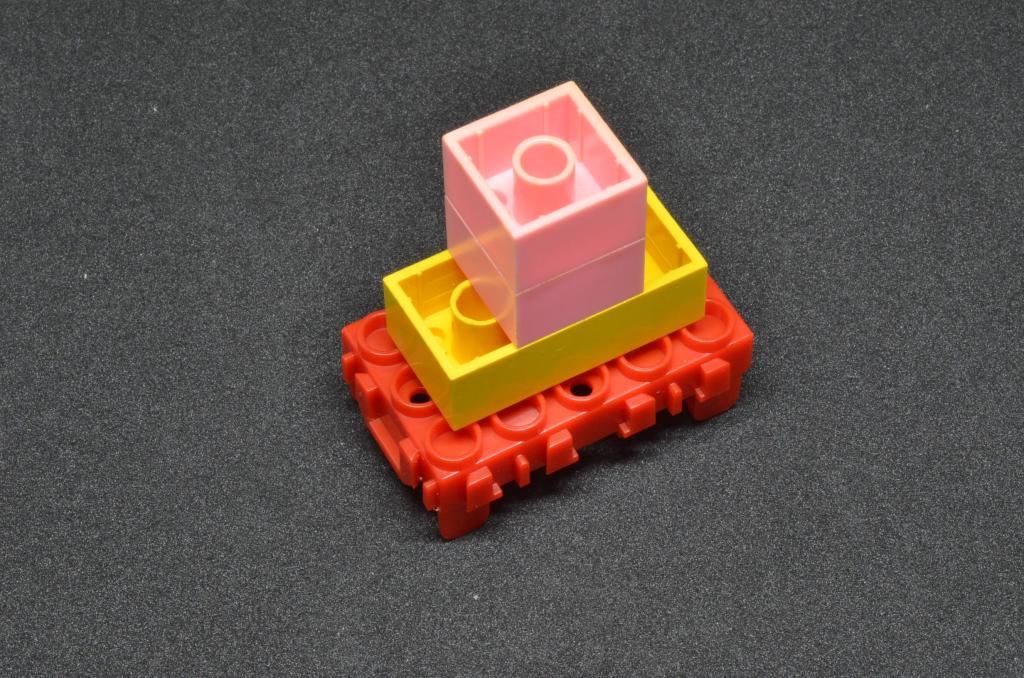

Grove Wapperにはレゴ・ブロックと結合できる突起がついています。
これでレゴ・ブロックに固定することができます。

木ネジで固定 †

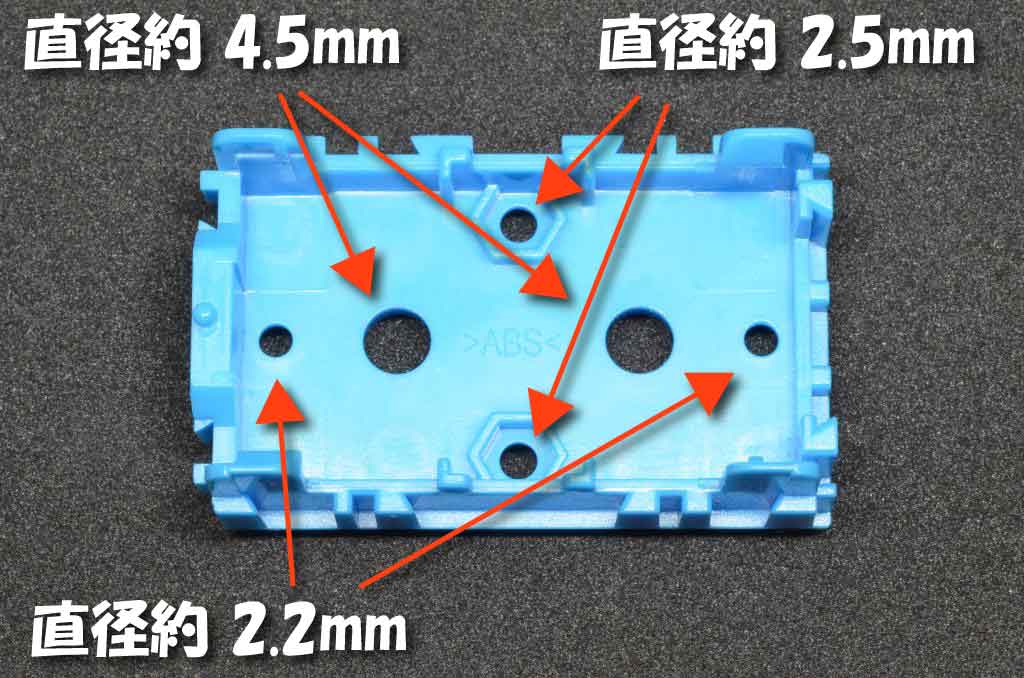

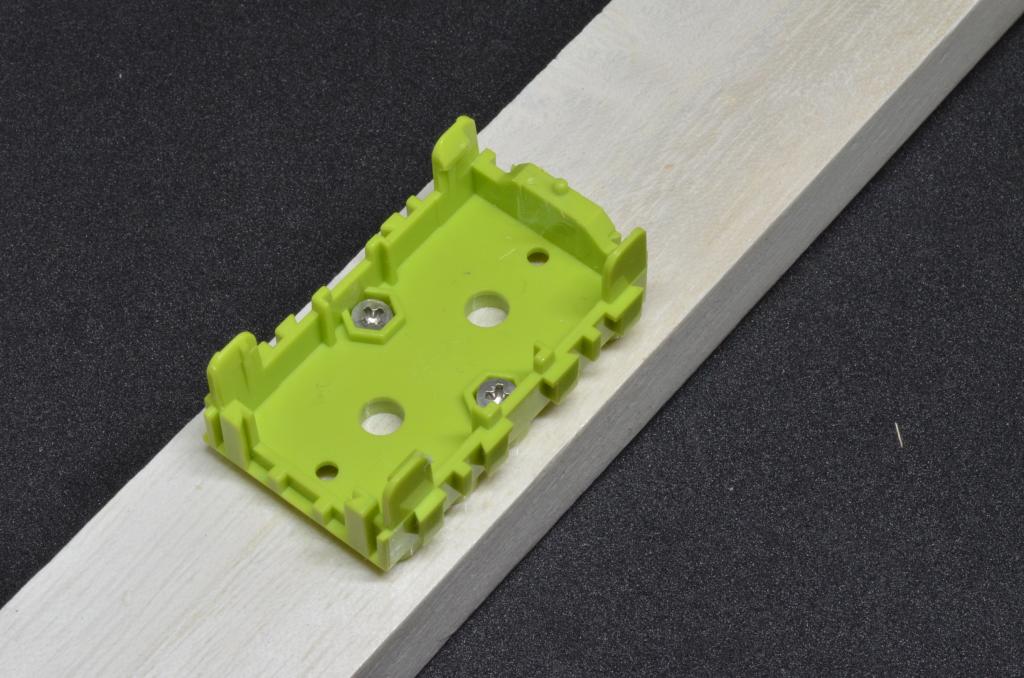

Grove Wrapperには直径4.5mm, 2.5mm, 2.2mmの穴が2個づつあいています。

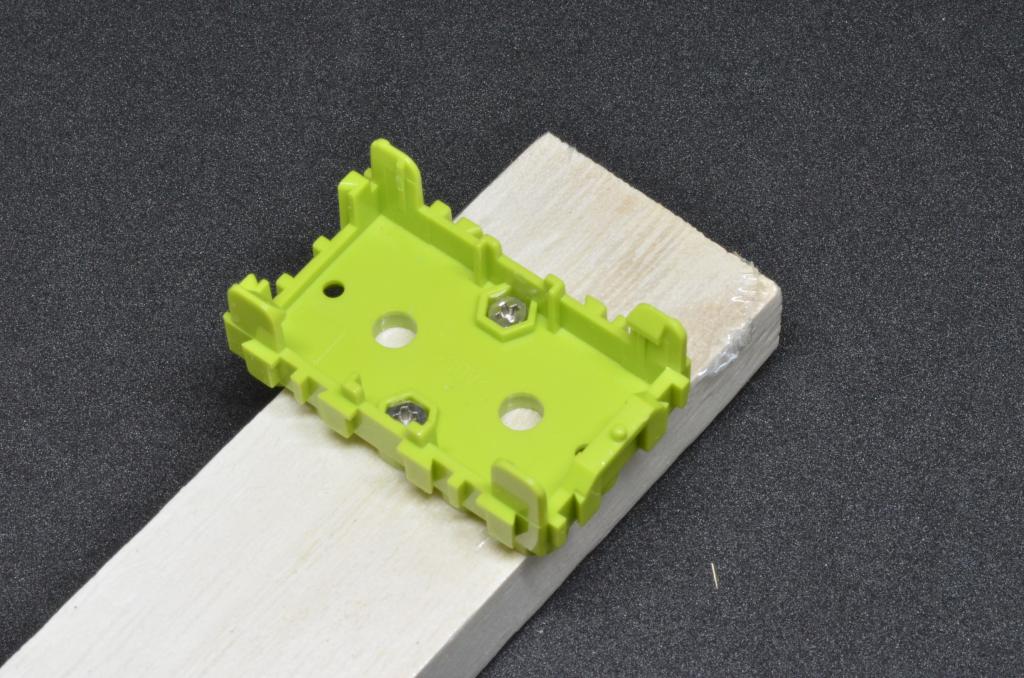

これらの穴を利用して、木ネジ等で固定することができます。

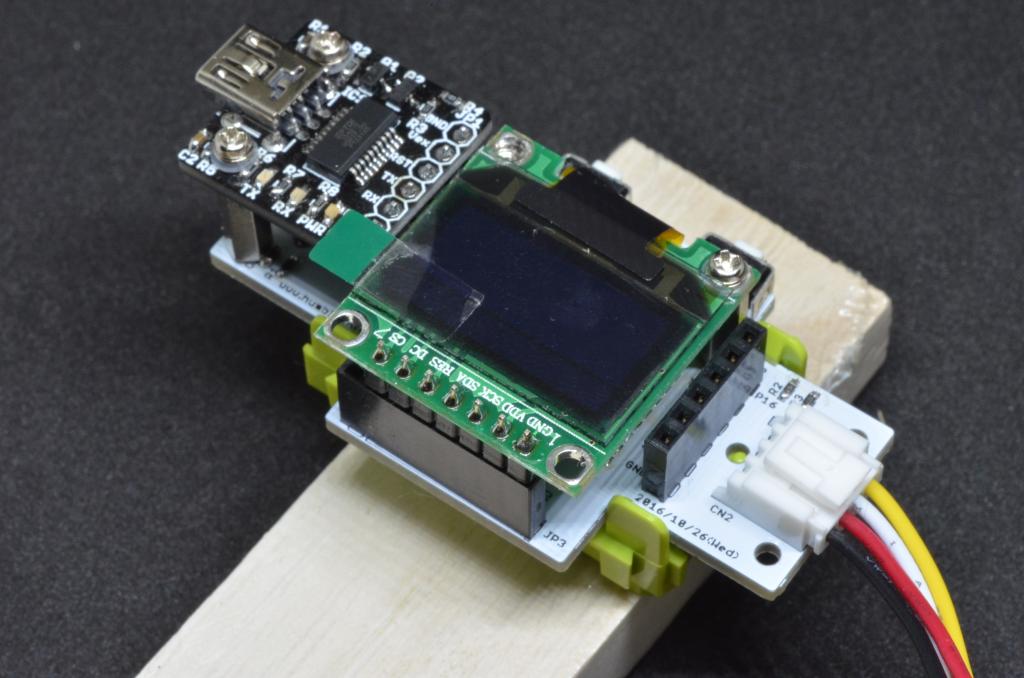

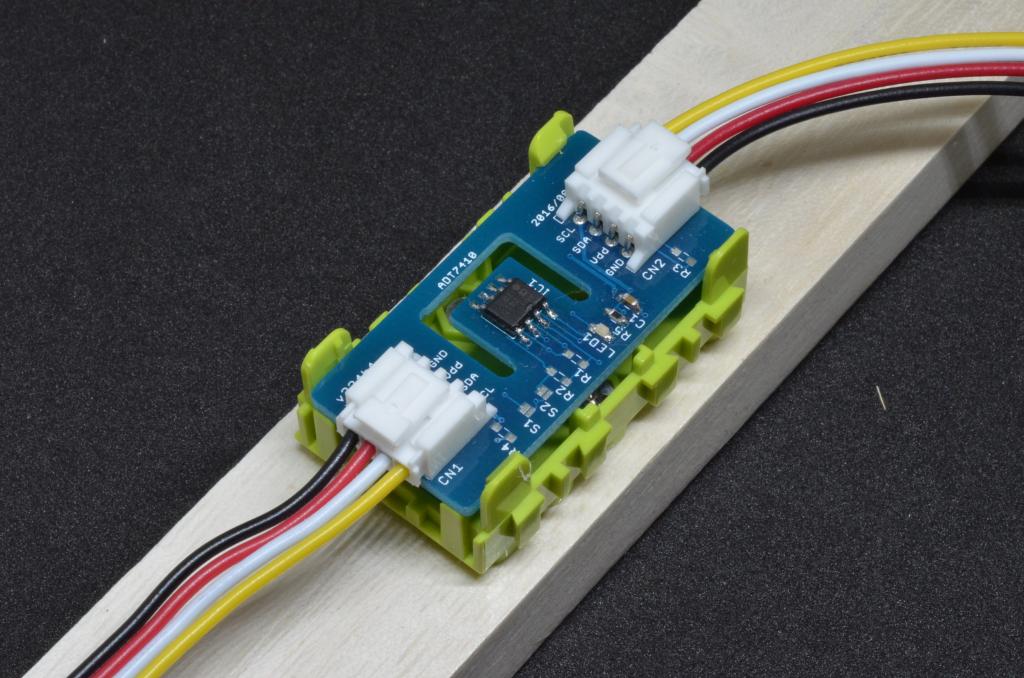

下の写真は、1800x30x15の木の棒にGrove Wrapperを5個木ネジで固定。　温度センサー4個とHSES-NODEを固定し、室温計測装置を作成した例です。
- 温度計プログラム完成 | うだうだブログ

ネジで固定 †

ネジで固定することもできます。

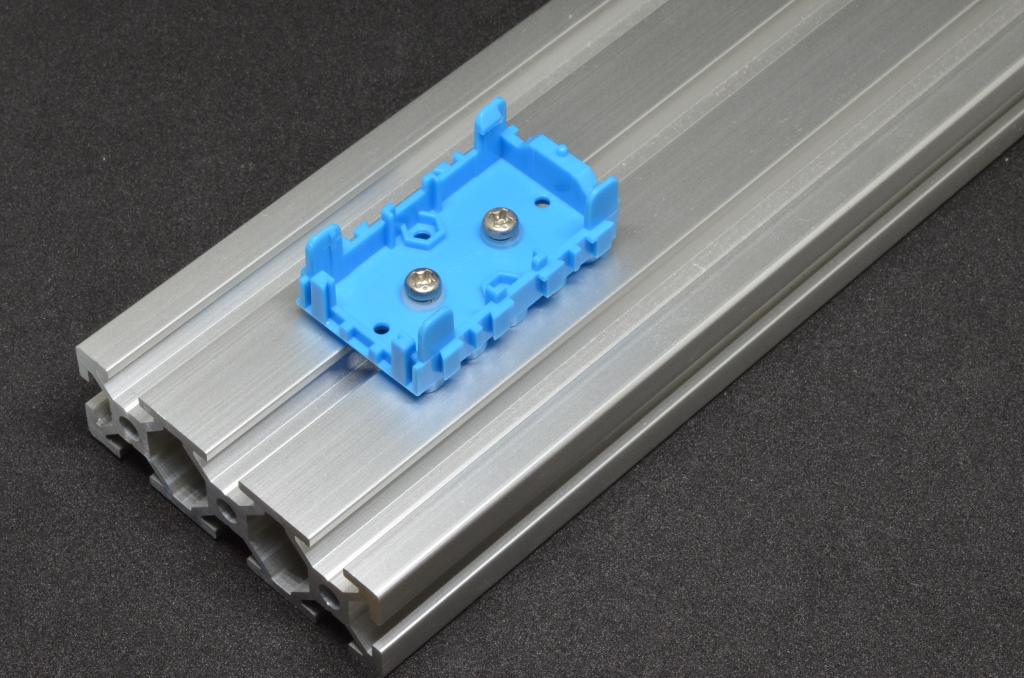

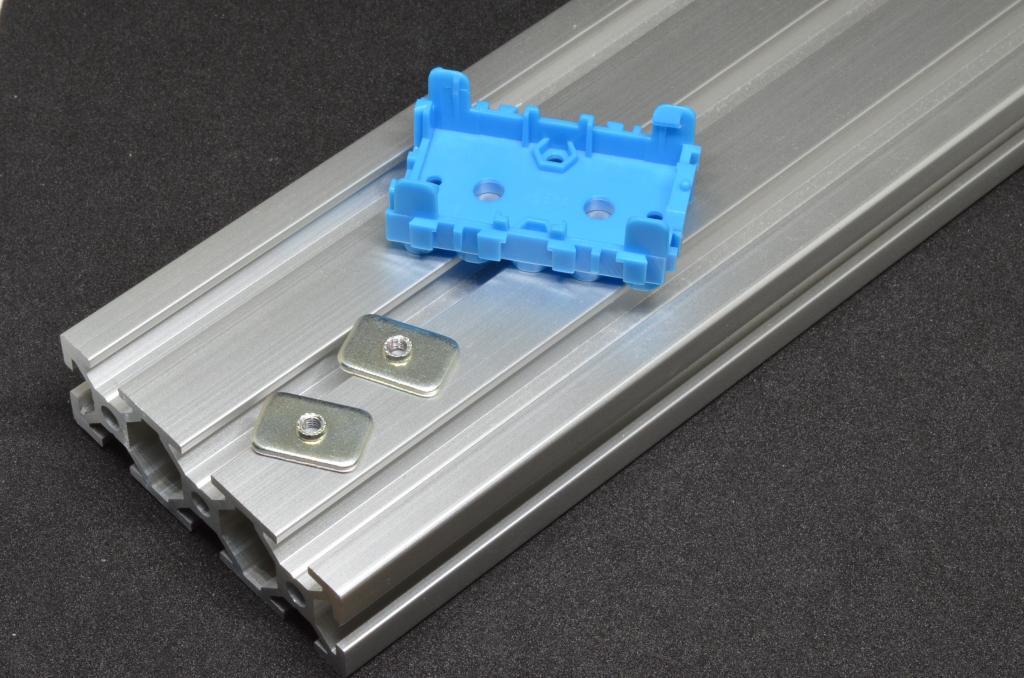

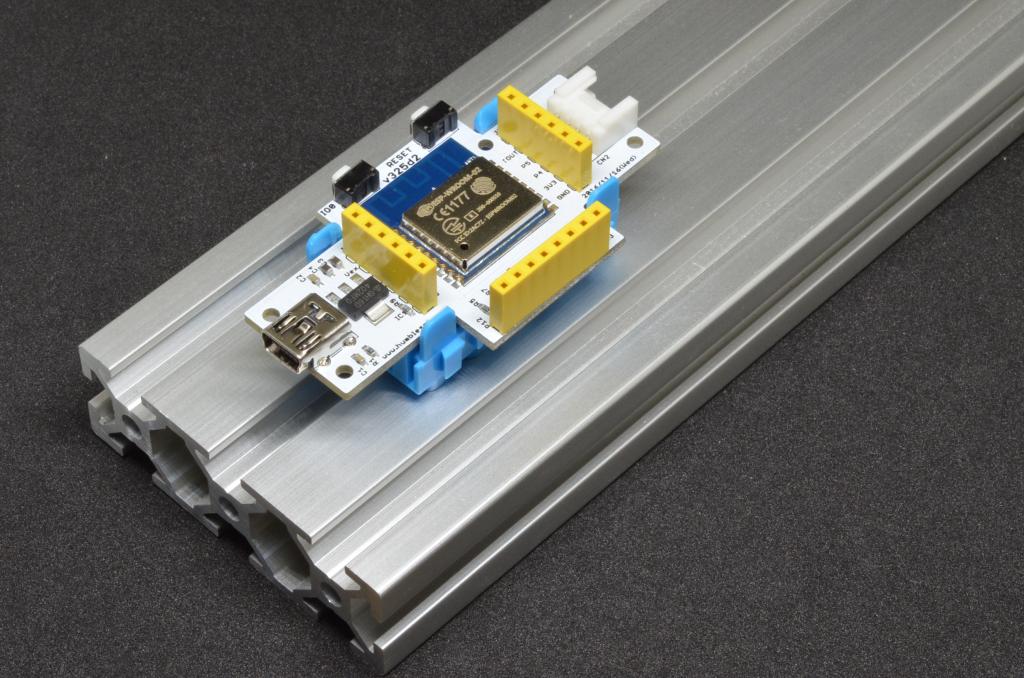

下の写真は、アルミフレームに3mmのネジで固定した例です。

磁石で固定 †

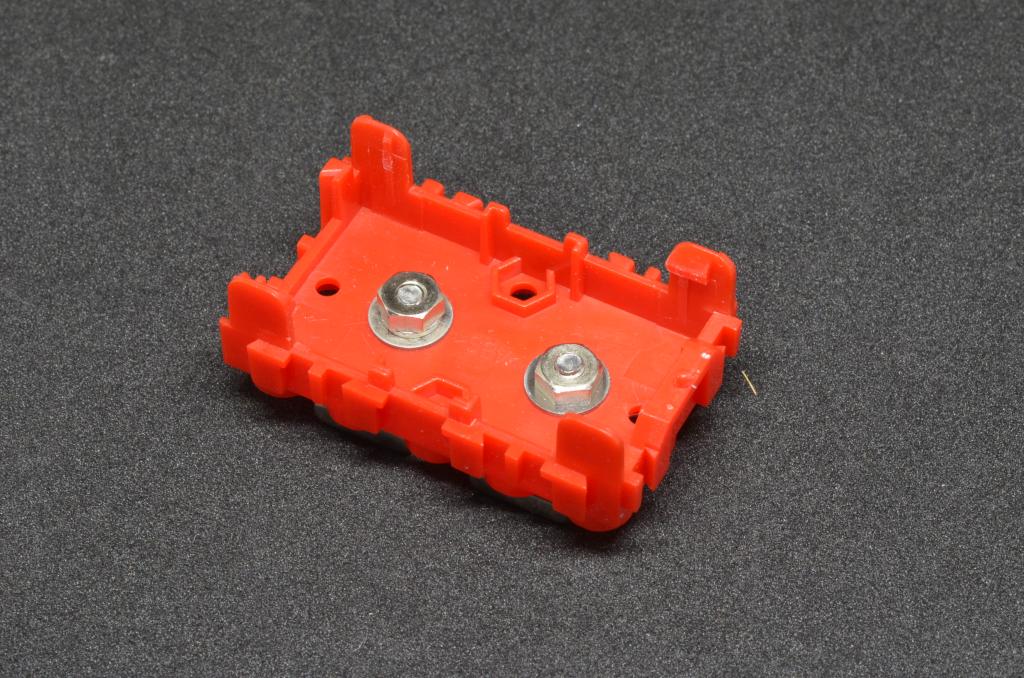

ネジで磁石を固定することもできます。

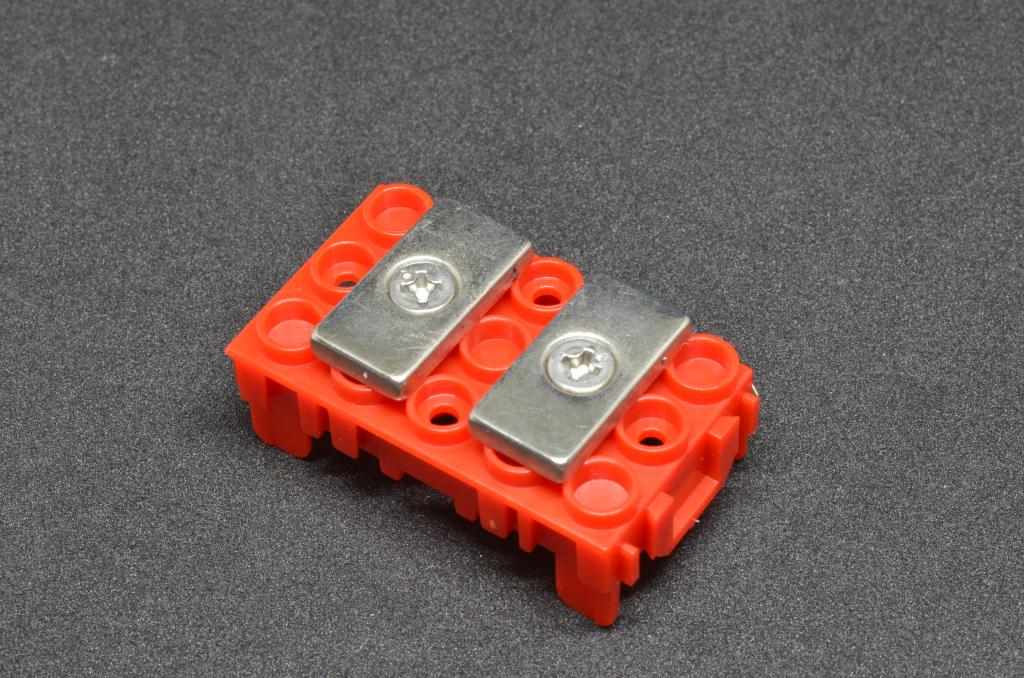

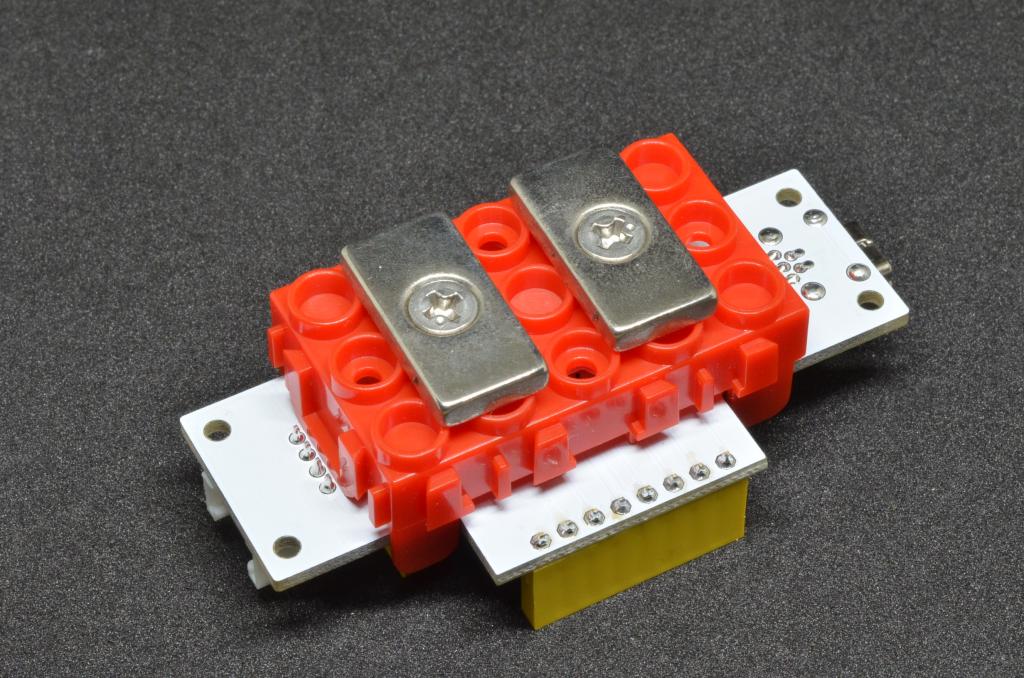

下の写真では、「ネオジウム磁石 20×10×3 M3皿ねじ穴」を2個ネジで取り付けています。
スチール製の家具等に強力に固定できます。
