HSRP-FANB使用説明書

ファンをOn-Offする †

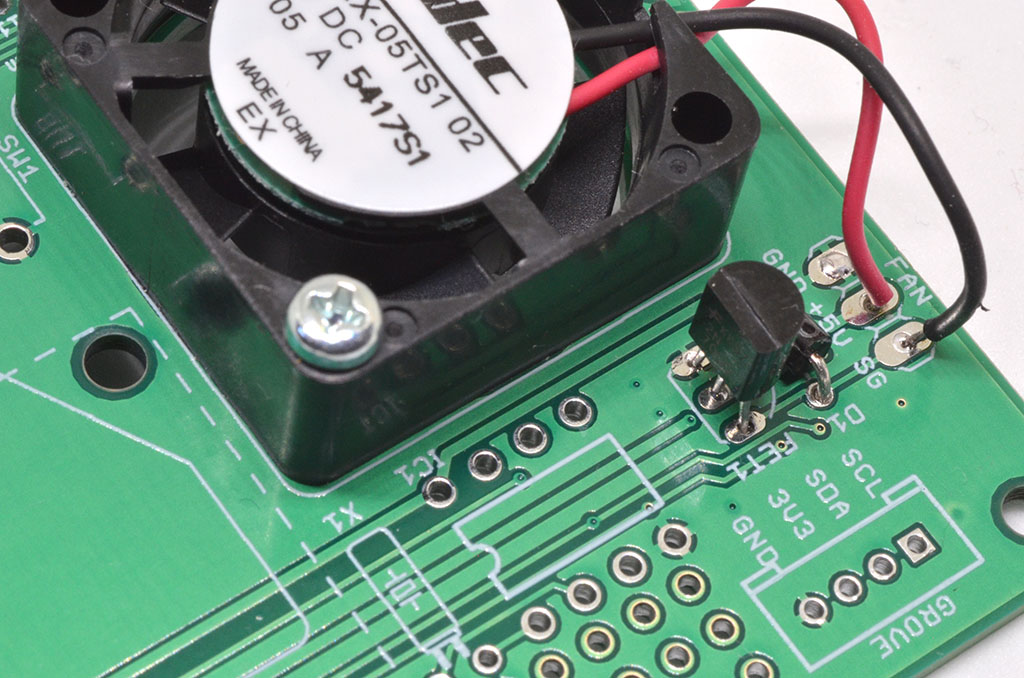

接続 †

• FET1 (2N7000) と D1( 1S4)を実装します。
  • 参考:HSRP-FANB部品表
  • 参考:回路図

• ファンの黒リードはGNDからSGに繋ぎ変えます。

ファンの操作 †

• GPIO12の値でファンを動かしたり止めたりすることができます。
• gpioコマンドでGPIOの操作が可能です。
  • 参考:The GPIO utility | Wiring Pi(英文)

• GPIO12を出力モードにする

$ gpio -g mode 12 out

• GPIO12に1を出力するとファンが回ります

$ gpio -g write 12 1

• GPIO17に0を出力するとファンが止まります

起動時にファンを回す †

• /etc/rc.localに以下の行を追加します
  • "exit 0"の行の前に入れてください。

/usr/bin/gpio -g mode 12 out
/usr/bin/gpio -g write 12 1

• これで起動時に自動的にファンが回るようになります
• shutdown時には、自動的にファンが止まります。

CPUの温度でファンを動かす †

• CPUの温度は以下のコマンドで取得できます。

$ vcgencmd measure_temp
$ cat /sys/class/thermal/thermal_zone0/temp

• これを使って、CPUの温度が高いときだけファンを動かすなどすると面白いでしょう。

PWMでファンを動かす †

• PWM(Pulse Width Modulation)を使ってファンの強弱を調整することもできます。
  • メーカーが保証する動作ではありませんので、実験したら動いた程度に考えてください。

• GPIO12をPWMモードにする

$ gpio -g mode 12 pwm

• PWMでファンを動かす

$ gpio -g pwm 12 1023    # 最大出力
$ gpio -g pwm 12  400    # 安定して回り始める最小値？
$ gpio -g pwm 12  200    # 一度回り始めれば、これくらいでも回り続ける
$ gpio -g pwm 12    0    # 回転停止

• 出力(PWM)の値は、 0-1023の範囲で指定可能です。
• 1023の時と500の時では明らかに音の大きさが違うので、CPUの温度を見て出力の値を調整するというのは、面白いかもしれません。
