HSES-LCD24B 使用説明書 †

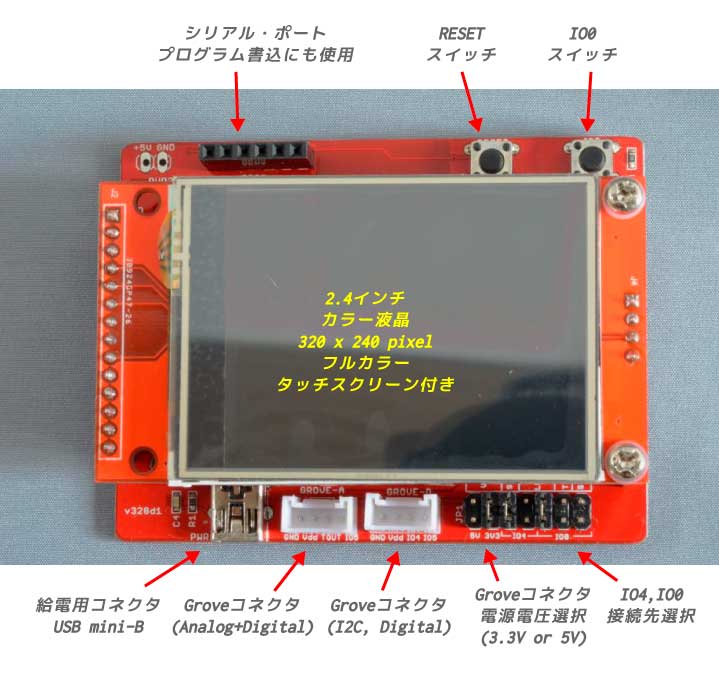

2つのタクトスイッチ、RESETとIO0があります。

基板をリセットしたり、手動でファーム書き込みモードにする(IO0を押したまま、RESETをかける）のに使えます。

#ref(): File not found: "s_160728b6.jpg" at page "HSES-LCD24B 使用説明書"

LCD表面に保護用のフィルムが貼られていますので、剥がしてご使用ください。

#ref(): File not found: "s_160728c1.jpg" at page "HSES-LCD24B 使用説明書"

USBミニBコネクタにUSBケーブルを刺し、PCあるいはUSB電源と接続し、給電します。

電源電流は実測で80～100mA程度(WiFi未使用時)です。

出荷時は、テストプログラムが書き込まれていますので、LCDに何らかの表示がされます。

このボードのプログラム開発を行うにはArduinoとESP8266用拡張モジュールのインストールが必要です。下記ページを参照してください。

プログラム開発環境の準備ができたら、まずはライブラリ付属のサンプルプログラムで動作を確認するのはどうでしょう。
