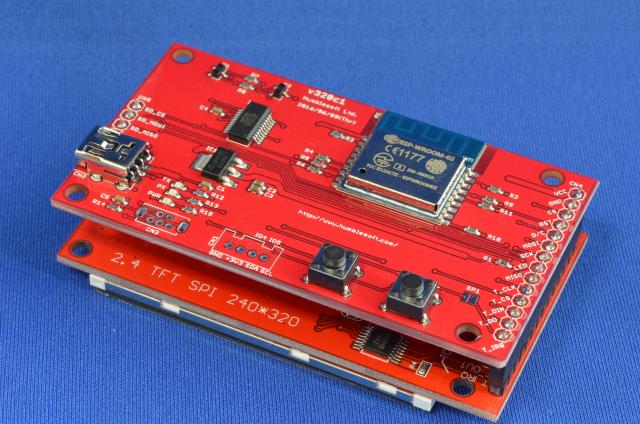

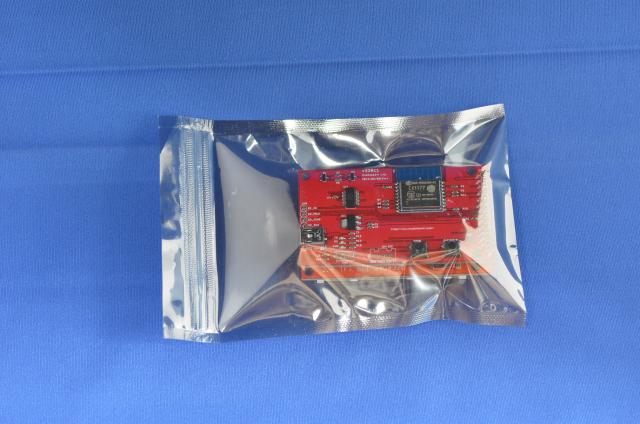

2枚のボードを組み合わせた状態で出荷されます。

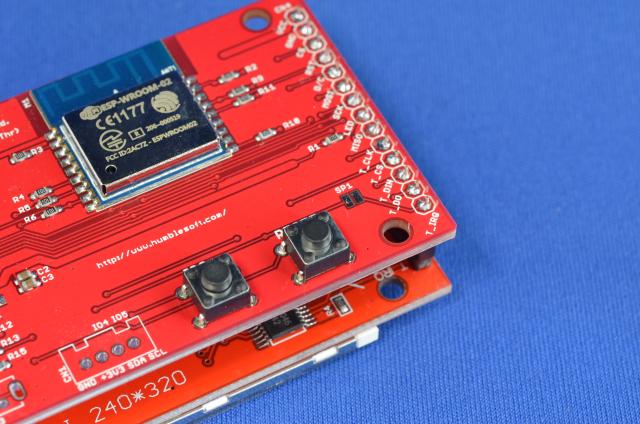

2つのタクトスイッチ、RESETとIO0があります。
基板をリセットしたり、手動でファーム書き込みモードにする(IO0を押したまま、RESETをかける）のに使えます。
LCD表面に保護用のフィルムが貼られていますので、剥がしてご使用ください。

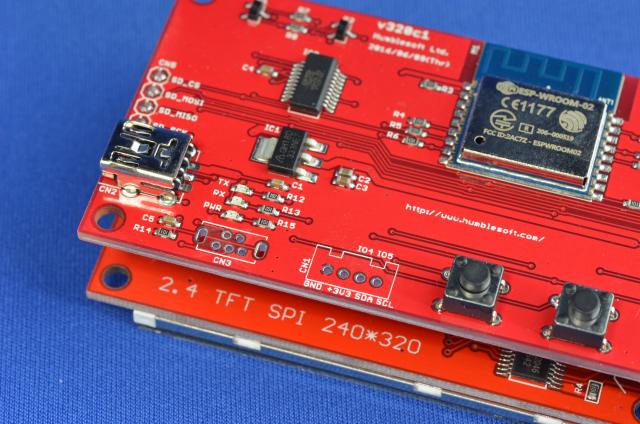

コネクタ CN1, CN3は未実装です。
ショートパターン SP1 をショートするとタッチパネルのIRQ端子がIO4に接続され、使用できるようになりますが、I2Cが使えなくなります。
USBミニBコネクタにUSBケーブルを刺し、PCあるいはUSB電源と接続し、給電します。
電源電流は実測で80～100mA程度(WiFi未使用時)です。
出荷時は、テストプログラムが書き込まれていますので、LCDに何らかの表示がされます。
このボードのプログラム開発を行うにはArduinoとEP8266用拡張モジュールのインストールが必要です。下記ページを参照してください。
