表示テスト

1. 通常動作モードにもどし、リセット

(画像をクリックすると、大きい画像が表示されます。)

電源を入れ、 PROG-SWをRUN側に倒し、 RESET-SWを押してボードを通常モードにします。

LEDマトリックスモジュールは、まだ接続しません。

2. LED電光掲示板表示プログラム(denkow.exe)を起動

(画像をクリックすると、大きい画像が表示されます。)

	デスクトップの LED電光掲示板アイコンをダブルクリックするか、スタートメニューの ⇒ プログラム ⇒ LED電光掲示板 ⇒ 電光掲示板制御を選択し、 LED電光掲示板表示プログラム(denkow.exe)を起動します。 denkow.exeを直接ダブルクリックしても構いません。

3. 通信テスト

(画像をクリックすると、大きい画像が表示されます。)

	起動したLED電光掲示板表示プログラム(denkow.exe)で、 COMポートをLED電光掲示板と接続しているポートに設定し、「通信テスト」をクリックします。
	H8ボートとの通信に成功しましたと表示されれば、通信テスト成功です。
	COMポートをオープンできませんと表示された場合は、以下のことを確認し再度試してみて下さい。 COMポートの選択は正しいか USB-シリアルアダプタ等を使用しているのであれば、 USBコネクタを挿し直してみる
	H8ボードが接続されていませんと表示された場合は、以下のことを確認し再度試してみて下さい。 LED電光掲示板ボードとパソコンが接続されているか LED電光掲示板ボードの電源は入っているか LED電光掲示板ボードは通常動作モードになっているか、 RESET-SWは押したかファームウェアは正しく書き込めたか、間違った周波数用のファームウェアを書き込んでいないか

4. LEDマトリクスモジュールを接続

(画像をクリックすると、大きい画像が表示されます。)

	電源を一旦外し、 LED電光掲示板ボードに LEDマトリックスモジュールを取りつけます。電光掲示板ボードの LED_MAT2のピンフレームに LEDマトリックスモジュールのCN1Aのピンヘッダを差しこんで下さい。くれぐれも、ピンの位置を間違わないように注意ください。

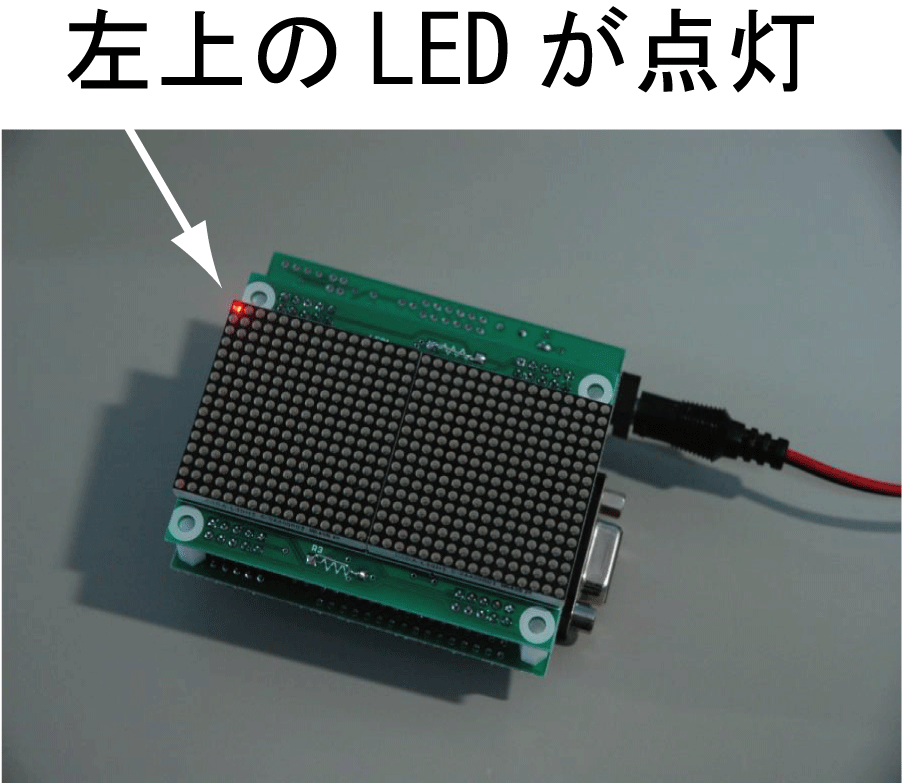

	この状態で電源を投入すると、左上のLEDが1個だけ点灯します。

5. メッセージの表示

(画像をクリックすると、大きい画像が表示されます。)

再度 LED電光掲示板表示プログラム(denkow.exe)を起動します。

「文字列を表示」を選択し、「表示」ボタンをクリックすると文字列がLEDに表示されます。「表示中止」ボタンをクリックすると、表示がクリアされます。

「縱表示」、「英字も縱」、「反転表示」のチェックボタンで文字の表示方向を切り替えることができます。
「表示速度」、「明るさ」のスライドバーでスクロール速度と明るさを長生することができます。

「LEDモジュール」では、接続しているモジュールの数を設定します。 eepromに書き込んだメッセージを再生する際にはショートピンで設定されたモジュールの数がしようされ、ここの設定は、使用されません。

6. eepromへの書込み

eepromにメッセージを書き込むと、パソコンと接続しなくても、電源をいれるだけでメッセージを表示できるようになります。

LED電光掲示板(denkow.exe)の ver1.07以降 eepromへの書き込みとショートピンの使い方が全面的に変更になりました。以下の説明は、 ver1.06以前の使い方の説明です。

(画像をクリックすると、大きい画像が表示されます。)

	eepromにメッセージを書き込むには、メッセージを書いたテキストファイルを用意し、設定後、「EEPROMに書込」ボタンをクリックします。「縱表示」、「英字も縱」、「反転表示」、「表示速度」、「明るさ」の設定はeepromに書き込まれますが、 LEDモジュールの数は書き込まれず、ピンヘッダの設定が使用されますので注意してください。
	確認のウィンドウが表われますので、「OK」をクリックします。
	書込が開始し、進捗状況が表示されます。
	書込完了のメッセージです。このときLEDに書き込んだメッセージが表示されます。
	eepromのメッセージを自動的に表示させるには、 P17にショートピンを挿す必要があります。また、自動再生時のLEDモジュールの数もショートピンで設定します。詳しくは、下のショートピンの設定を参照してください。

ショートピンの意味はファームウェア v1.00以降全面的に変更になりました。 v1.00以降では、eepromに最大16個のメッセージを記憶できるようになり、 P17-P14のショートピンはその選択に使用されます。 LEDのモジュール数の設定も eeprom無いに保持されるようになりました。
以下は、ファームウェア v0.10以前のファームウェアの動作の説明ですので注意してください。

P17	P16	P15	P14	動作
ショートピンの設定 0 = ショートピン無し、 1 = ショートピン有り、 × = 無関係
0	×	×	×	eepromのメッセージを自動表示しない。
1	×	×	×	eepromのメッセージを自動表示する。
×	0	×	×	設定した速度でスクロール表示
×	1	×	×	最高速度でスクロール表示
×	×	0	0	LEDモジュール1個
×	×	0	1	LEDモジュール2個
×	×	1	0	LEDモジュール3個
×	×	1	1	LEDモジュール4個
