nari
- 16/12/12(月) 9:59 -

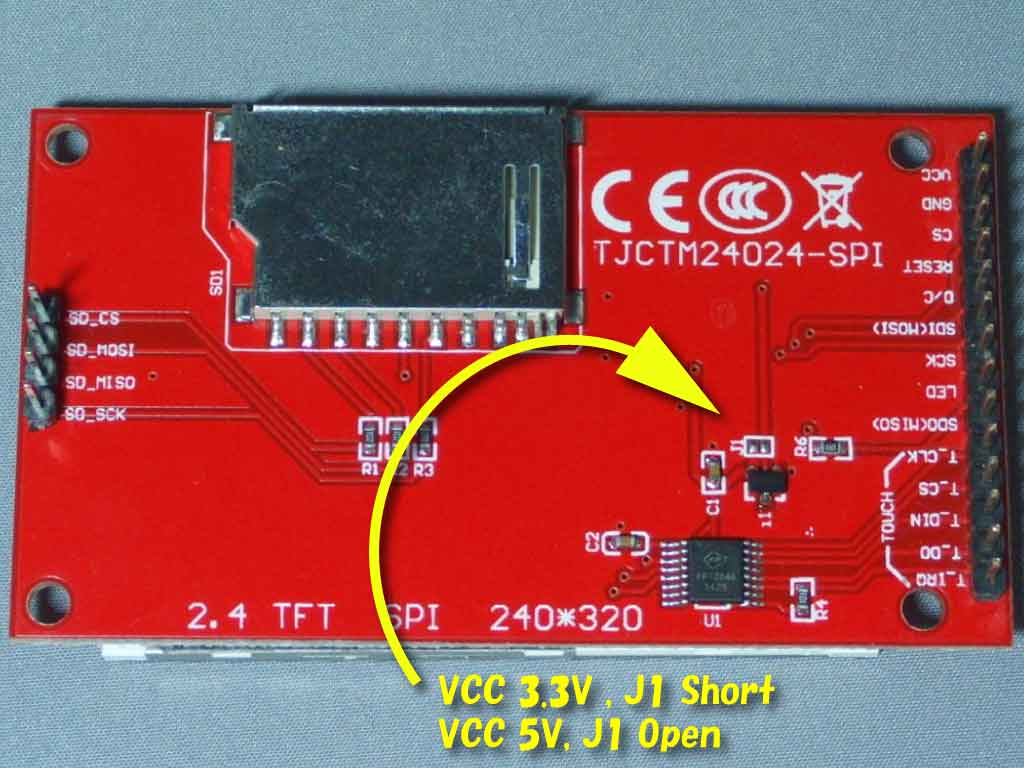

回路図を見ますと、J1は 5V->3.3Vのレギュレータの
出力と入力をショートするパターンですので、
シルクの表示が正しくて、HSES-LCD24で、
LCDモジュールのVCCに3.3Vを印加しているのが
間違いです。
製造後、気が付きましたが、特に問題なく動作しているようなので
そのまま販売しています。気になる場合は、 J1をショートしてください。
出力と入力をショートするパターンですので、
シルクの表示が正しくて、HSES-LCD24で、
LCDモジュールのVCCに3.3Vを印加しているのが
間違いです。
製造後、気が付きましたが、特に問題なく動作しているようなので
そのまま販売しています。気になる場合は、 J1をショートしてください。
