タッチパネル機能について教えてください
公開されているcalibrationSaveLoadを参考に
以下のコードを書きました。
先日大垣でピンコンパチの2.8インチTFTに換装したものをお見せしましたが
これだと以下のコードであっさりタッチパネルが動きますが、
標準の2.4インチTFTだと同じコードが動かず、ずっとパネルが押された状態として認識します。
タッチパネルのライブラリはこれを使っています。
https://github.com/PaulStoffregen/XPT2046_Touchscreen
何が問題なのか教えていただけますでしょうか？？
/*
* Simple Touch Screen Test
*/
#include <SPI.h>
#include "XPT2046_Touchscreen.h"
#define CS_PIN 16
XPT2046_Touchscreen ts(CS_PIN);
#define TIRQ_PIN 4
//XPT2046_Touchscreen ts(CS_PIN); // Param 2 - NULL - No interrupts
//XPT2046_Touchscreen ts(CS_PIN, 255); // Param 2 - 255 - No interrupts
//XPT2046_Touchscreen ts(CS_PIN, TIRQ_PIN); // Param 2 - Touch IRQ Pin - interrupt enabled polling
void setup() {
Serial.begin(9600);
delay(500);
Serial.println();
Serial.println("Start");
ts.begin();
while (!Serial && (millis() <= 1000));
}
void loopB() {
TS_Point p = ts.getPoint();
Serial.print("Pressure = ");
Serial.print(p.z);
if (ts.touched()) {
Serial.print(", x = ");
Serial.print(p.x);
Serial.print(", y = ");
Serial.print(p.y);
}
Serial.println();
// delay(100);
delay(30);
}
void loop() {
if (ts.touched()) {
TS_Point p = ts.getPoint();
Serial.print("Pressure = ");
Serial.print(p.z);
Serial.print(", x = ");
Serial.print(p.x);
Serial.print(", y = ");
Serial.print(p.y);
Serial.println();
delay(100);
}
}
公開されているcalibrationSaveLoadを参考に
以下のコードを書きました。
先日大垣でピンコンパチの2.8インチTFTに換装したものをお見せしましたが
これだと以下のコードであっさりタッチパネルが動きますが、
標準の2.4インチTFTだと同じコードが動かず、ずっとパネルが押された状態として認識します。
タッチパネルのライブラリはこれを使っています。
https://github.com/PaulStoffregen/XPT2046_Touchscreen
何が問題なのか教えていただけますでしょうか？？
/*
* Simple Touch Screen Test
*/
#include <SPI.h>
#include "XPT2046_Touchscreen.h"
#define CS_PIN 16
XPT2046_Touchscreen ts(CS_PIN);
#define TIRQ_PIN 4
//XPT2046_Touchscreen ts(CS_PIN); // Param 2 - NULL - No interrupts
//XPT2046_Touchscreen ts(CS_PIN, 255); // Param 2 - 255 - No interrupts
//XPT2046_Touchscreen ts(CS_PIN, TIRQ_PIN); // Param 2 - Touch IRQ Pin - interrupt enabled polling
void setup() {
Serial.begin(9600);
delay(500);
Serial.println();
Serial.println("Start");
ts.begin();
while (!Serial && (millis() <= 1000));
}
void loopB() {
TS_Point p = ts.getPoint();
Serial.print("Pressure = ");
Serial.print(p.z);
if (ts.touched()) {
Serial.print(", x = ");
Serial.print(p.x);
Serial.print(", y = ");
Serial.print(p.y);
}
Serial.println();
// delay(100);
delay(30);
}
void loop() {
if (ts.touched()) {
TS_Point p = ts.getPoint();
Serial.print("Pressure = ");
Serial.print(p.z);
Serial.print(", x = ");
Serial.print(p.x);
Serial.print(", y = ");
Serial.print(p.y);
Serial.println();
delay(100);
}
}
nari
- 16/12/10(土) 21:29 -
同じプログラムを入力してみましたところ、
こちらでは動きました。

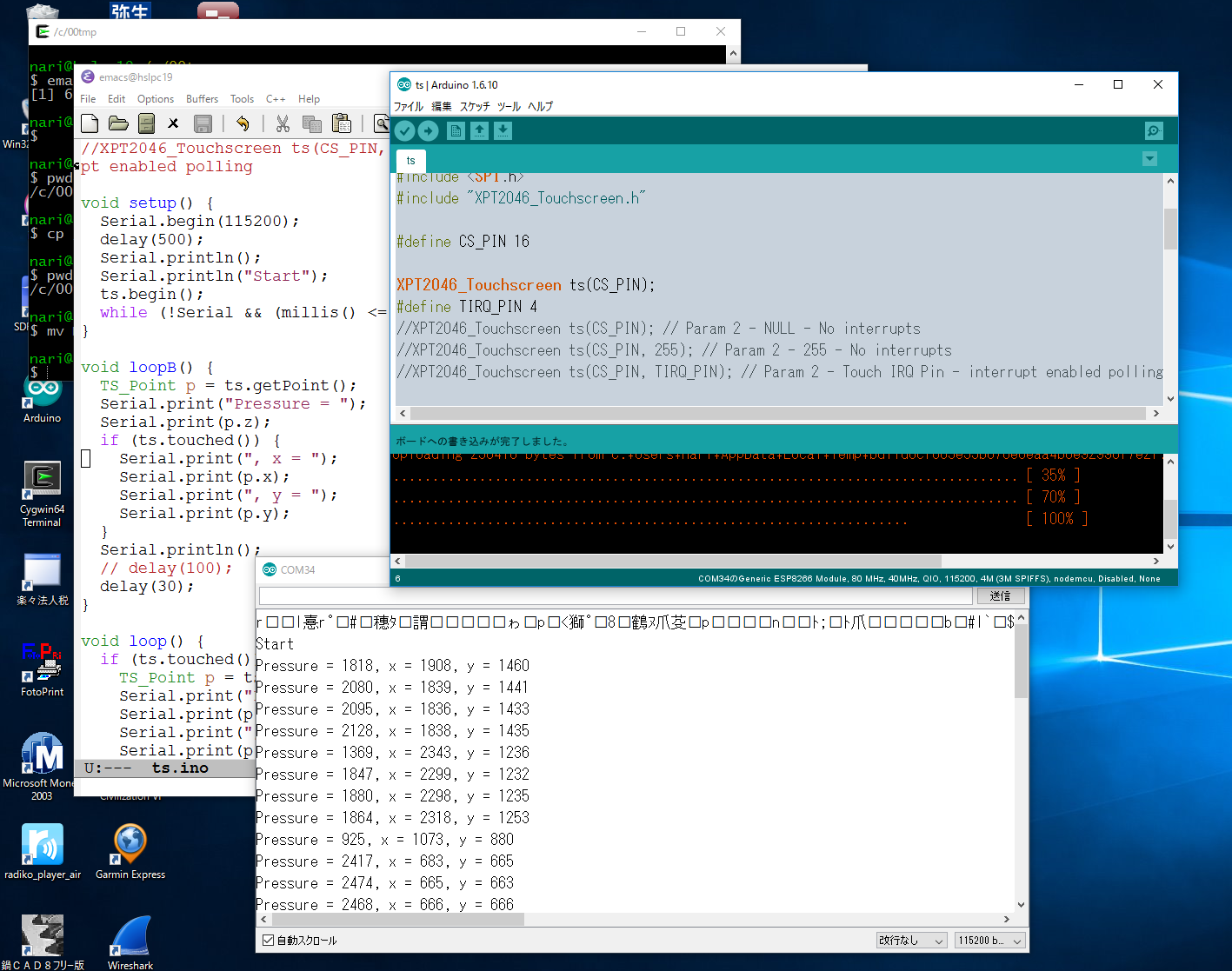

画面コピーを添付します。
念のため、ヘッダーピンあたりの半田付けを確認してみてください。
あと、ライブラリーのソースコードに Serial.printf()等を挿入し、
値を確認することもできます。
こちらでは動きました。
画面コピーを添付します。
念のため、ヘッダーピンあたりの半田付けを確認してみてください。
あと、ライブラリーのソースコードに Serial.printf()等を挿入し、
値を確認することもできます。
![[添付]](./brd/myk/upload/30_sc161210a1.png){kind=small}
nopnop2002
- 16/12/11(日) 14:01 -
- 16/12/11(日) 14:01 -
▼nariさん：
>同じプログラムを入力してみましたところ、
>こちらでは動きました。
>画面コピーを添付します。
>
>念のため、ヘッダーピンあたりの半田付けを確認してみてください。
>
>あと、ライブラリーのソースコードに Serial.printf()等を挿入し、
>値を確認することもできます。
ご確認、ありがとうございます。
画面コピーを拝見しましたが、これは画面をタッチした時だけ、コンソールに出力される（画面をタッチしなければ何も表示されない）
という理解でよろしいでしょうか？？
>同じプログラムを入力してみましたところ、
>こちらでは動きました。
>画面コピーを添付します。
>
>念のため、ヘッダーピンあたりの半田付けを確認してみてください。
>
>あと、ライブラリーのソースコードに Serial.printf()等を挿入し、
>値を確認することもできます。
ご確認、ありがとうございます。
画面コピーを拝見しましたが、これは画面をタッチした時だけ、コンソールに出力される（画面をタッチしなければ何も表示されない）
という理解でよろしいでしょうか？？
nopnop2002
- 16/12/12(月) 0:08 -
- 16/12/12(月) 0:08 -
▼nopnop2002さん：
>▼nariさん：
>>同じプログラムを入力してみましたところ、
>>こちらでは動きました。
>>画面コピーを添付します。
>>
>>念のため、ヘッダーピンあたりの半田付けを確認してみてください。
>>
>>あと、ライブラリーのソースコードに Serial.printf()等を挿入し、
>>値を確認することもできます。
ILI9341のTFTについていろいろ調べてみたら同じ製品でも
With Touch というページと
Without Touch というページの両方が有ることが分かりました。
もしかしたら2.4インチのTFTには
タッチパネルコントローラは実装されていないのかもしれません。
現在2.8インチTFTを発注しています。
届くのは来年でしょうね
>▼nariさん：
>>同じプログラムを入力してみましたところ、
>>こちらでは動きました。
>>画面コピーを添付します。
>>
>>念のため、ヘッダーピンあたりの半田付けを確認してみてください。
>>
>>あと、ライブラリーのソースコードに Serial.printf()等を挿入し、
>>値を確認することもできます。
ILI9341のTFTについていろいろ調べてみたら同じ製品でも
With Touch というページと
Without Touch というページの両方が有ることが分かりました。
もしかしたら2.4インチのTFTには
タッチパネルコントローラは実装されていないのかもしれません。
現在2.8インチTFTを発注しています。
届くのは来年でしょうね
nopnop2002
- 16/12/12(月) 20:40 -
- 16/12/12(月) 20:40 -
▼nariさん：
>はい、そうです。
>
>タッチした時だけ、シリアルモニターに表示されました。
そうですか．．．．
正しい動作ですね．．．．
私の持っているTFTモジュールの不具合のようです。
ありがとうございました。
>はい、そうです。
>
>タッチした時だけ、シリアルモニターに表示されました。
そうですか．．．．
正しい動作ですね．．．．
私の持っているTFTモジュールの不具合のようです。
ありがとうございました。
nopnop2002
- 16/12/13(火) 8:14 -
- 16/12/13(火) 8:14 -
▼nariさん：
>はい、そうです。
>
>タッチした時だけ、シリアルモニターに表示されました。
おはようございます。
お手元のTFTの裏面のタッチコントローラーICのマーキングを教えていただけないでしょうか？？
当方のTFTには
HR2046
1542
のマーキングがあります。
>はい、そうです。
>
>タッチした時だけ、シリアルモニターに表示されました。
おはようございます。
お手元のTFTの裏面のタッチコントローラーICのマーキングを教えていただけないでしょうか？？
当方のTFTには
HR2046
1542
のマーキングがあります。
nari
- 16/12/13(火) 9:26 -
![[添付]](./brd/myk/upload/40_160622c2m.jpg){kind=small}
nopnop2002
- 16/12/13(火) 22:19 -
- 16/12/13(火) 22:19 -
▼nariさん：
>こちらのTFTでも、同じマーキングでした。
>
>タッチスクリーンの有無は、LCD側でもわかります。

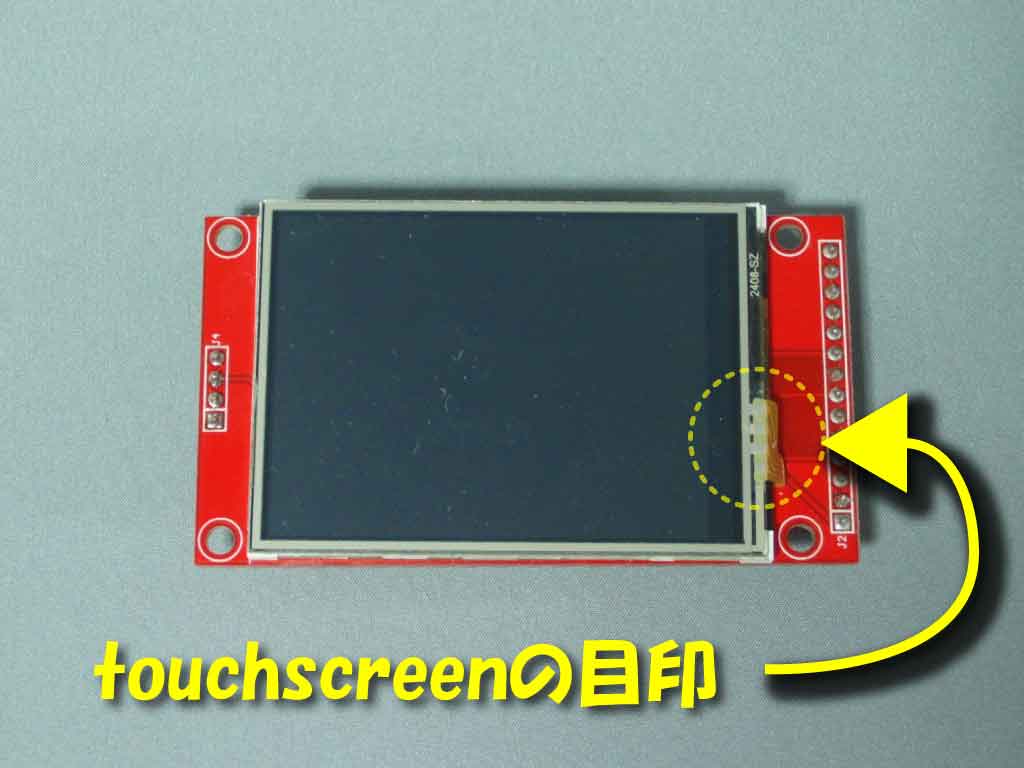

>添付の写真をご覧ください。
色々とありがとうございます。
XPT2046_Touchscreen.cpp にデバッグ出力を入れて確認しましたが
TSC2046チップからZ1,Z2の値が正しく取れないみたいです。
SPI通信タイミングの問題かなとも考え
SPI.setClockDivider とか
SPI.setFrequency とか入れてみましたがダメでした。
2.8インチTFTでは正常動作するので、TFTモジュール（TSC2046チップ）の
問題だと思います。
タッチ動作はあきらめます。
お手数をおかけしました。
>こちらのTFTでも、同じマーキングでした。
>
>タッチスクリーンの有無は、LCD側でもわかります。
>添付の写真をご覧ください。
色々とありがとうございます。
XPT2046_Touchscreen.cpp にデバッグ出力を入れて確認しましたが
TSC2046チップからZ1,Z2の値が正しく取れないみたいです。
SPI通信タイミングの問題かなとも考え
SPI.setClockDivider とか
SPI.setFrequency とか入れてみましたがダメでした。
2.8インチTFTでは正常動作するので、TFTモジュール（TSC2046チップ）の
問題だと思います。
タッチ動作はあきらめます。
お手数をおかけしました。
nopnop2002
- 16/12/29(木) 8:11 -
- 16/12/29(木) 8:11 -
こんにちは
2.4インチTFTのタッチパネルについて色々な事が分かりましたので報告します。
長文ご容赦ください
その１
2.4インチTFTにはタッチパネルコントローラとして
TSC2046が実装されているものと
XPT2046が実装されているものの2種類が有ります。
その２
タッチパネルライブラリには以下の2種類が有ります
XPT2046_Touchscreen.h //https://github.com/PaulStoffregen/XPT2046_Touchscreen
XPT2046.h // https://github.com/Links2004/XPT2046
その３
XPT2046_TouchscreenライブラリはCSだけを使う方法とCS+T_IRQを使う
2通りの方法が有ります。
XPT2046ライブラリでは必ずCS+T_IRQを使います。
そこで、これ以降、以下のように呼ぶことにします
XPT2046_TouchscreenライブラリでCS(=16)だけを使う方法をCS方式
XPT2046_TouchscreenライブラリでCS(=16)+T_IRQ(=0)を使う方法をIRQ方式
XPT2046ライブラリでCS(=16)+T_IRQ(=0)を使う方法をXPT方式
その４
大垣では2枚のHSES-LCD24を購入しましたが、
写真の様に基盤にはGPIO0のボタンからSP1にジャンパがあるものと
無いものが有りました。
これ以降、GPIO0のボタンからSP1にジャンパがあるものをジャンパあり基盤
無いものをジャンパー無し基盤と呼びます
2.4インチTFTにはタッチパネルコントローラとして
XPT2046が実装されている場合
ジャンパー無し基盤＋CS方式：〇
ジャンパー無し基盤＋IRQ方式：×
ジャンパー無し基盤＋XPT方式：×
ジャンパー有り基盤＋CS方式：〇
ジャンパー有り基盤＋IRQ方式：〇
ジャンパー有り基盤＋XPT方式：〇
2.4インチTFTにはタッチパネルコントローラとして
TSC2046が実装されている場合
ジャンパー無し基盤＋CS方式：×
ジャンパー無し基盤＋IRQ方式：×
ジャンパー無し基盤＋XPT方式：×
ジャンパー有り基盤＋CS方式：×
ジャンパー有り基盤＋IRQ方式：×
ジャンパー有り基盤＋XPT方式：〇
そこで確認ですが
基盤にはGPIO0のボタンからSP1にジャンパがあるものと
無いものが有りますがどちらが正解なのでしょうか？？
2.4インチTFTのタッチパネルについて色々な事が分かりましたので報告します。
長文ご容赦ください
その１
2.4インチTFTにはタッチパネルコントローラとして
TSC2046が実装されているものと
XPT2046が実装されているものの2種類が有ります。
その２
タッチパネルライブラリには以下の2種類が有ります
XPT2046_Touchscreen.h //https://github.com/PaulStoffregen/XPT2046_Touchscreen
XPT2046.h // https://github.com/Links2004/XPT2046
その３
XPT2046_TouchscreenライブラリはCSだけを使う方法とCS+T_IRQを使う
2通りの方法が有ります。
XPT2046ライブラリでは必ずCS+T_IRQを使います。
そこで、これ以降、以下のように呼ぶことにします
XPT2046_TouchscreenライブラリでCS(=16)だけを使う方法をCS方式
XPT2046_TouchscreenライブラリでCS(=16)+T_IRQ(=0)を使う方法をIRQ方式
XPT2046ライブラリでCS(=16)+T_IRQ(=0)を使う方法をXPT方式
その４
大垣では2枚のHSES-LCD24を購入しましたが、
写真の様に基盤にはGPIO0のボタンからSP1にジャンパがあるものと
無いものが有りました。
これ以降、GPIO0のボタンからSP1にジャンパがあるものをジャンパあり基盤
無いものをジャンパー無し基盤と呼びます
2.4インチTFTにはタッチパネルコントローラとして
XPT2046が実装されている場合
ジャンパー無し基盤＋CS方式：〇
ジャンパー無し基盤＋IRQ方式：×
ジャンパー無し基盤＋XPT方式：×
ジャンパー有り基盤＋CS方式：〇
ジャンパー有り基盤＋IRQ方式：〇
ジャンパー有り基盤＋XPT方式：〇
2.4インチTFTにはタッチパネルコントローラとして
TSC2046が実装されている場合
ジャンパー無し基盤＋CS方式：×
ジャンパー無し基盤＋IRQ方式：×
ジャンパー無し基盤＋XPT方式：×
ジャンパー有り基盤＋CS方式：×
ジャンパー有り基盤＋IRQ方式：×
ジャンパー有り基盤＋XPT方式：〇
そこで確認ですが
基盤にはGPIO0のボタンからSP1にジャンパがあるものと
無いものが有りますがどちらが正解なのでしょうか？？
![[添付]](./brd/myk/upload/45_DSCN0039.JPG){kind=small}
nopnop2002
- 16/12/29(木) 11:55 -
- 16/12/29(木) 11:55 -
先ほど外出から戻ってみたら2.8インチのTFTが届いていました。
なんと、これはタッチコントローラがついていませんでした。
写真右上のモジュールです。
購入時には注意が必要です。
なんと、これはタッチコントローラがついていませんでした。
写真右上のモジュールです。
購入時には注意が必要です。
nopnop2002
- 16/12/29(木) 11:58 -
- 16/12/29(木) 11:58 -
▼nopnop2002さん：
>先ほど外出から戻ってみたら2.8インチのTFTが届いていました。
>なんと、これはタッチコントローラがついていませんでした。
>写真右上のモジュールです。
>購入時には注意が必要です。
写真がうまくアップロードできなかったみたいです。
今回もアップロードできるかどうか心配です。
>先ほど外出から戻ってみたら2.8インチのTFTが届いていました。
>なんと、これはタッチコントローラがついていませんでした。
>写真右上のモジュールです。
>購入時には注意が必要です。
写真がうまくアップロードできなかったみたいです。
今回もアップロードできるかどうか心配です。
![[添付]](./brd/myk/upload/47_touch-1.JPG){kind=small}
nari
- 16/12/29(木) 13:08 -
ジャンパー付きのボードは、こちらで実験で
使用したものを手違いで販売してしまったものだと
思われます。 もうしわけありません。
ジャンパーがある以外は、違いはありません。
T_IRQをIO0に接続して問題無いか試していた
ものだと思われます。
結局、IO0はSDカードのCSで使用しているので、
使えないということがわかりました。
TSC2046というのは知りませんでした。
情報ありがとうございます。
タッチスクリーンを使用したプログラムをいくつか
作ってみましたが、T_IRQの必要性は感じませんでした。
T_IRQを接続しても、ポーリング時の負荷が若干軽くなる程度では
ないでしょうか。
あとT_IRQが必要になるのは、ArduinoVNC (VNCクライアント)で
タッチスクリーンを使用したい時ですね。
これは、Links2004/XPT2046を使用しているので、T_IRQが接続
されていないと動きません。
使用したものを手違いで販売してしまったものだと
思われます。 もうしわけありません。
ジャンパーがある以外は、違いはありません。
T_IRQをIO0に接続して問題無いか試していた
ものだと思われます。
結局、IO0はSDカードのCSで使用しているので、
使えないということがわかりました。
TSC2046というのは知りませんでした。
情報ありがとうございます。
タッチスクリーンを使用したプログラムをいくつか
作ってみましたが、T_IRQの必要性は感じませんでした。
T_IRQを接続しても、ポーリング時の負荷が若干軽くなる程度では
ないでしょうか。
あとT_IRQが必要になるのは、ArduinoVNC (VNCクライアント)で
タッチスクリーンを使用したい時ですね。
これは、Links2004/XPT2046を使用しているので、T_IRQが接続
されていないと動きません。
nopnop2002
- 16/12/31(土) 12:40 -
- 16/12/31(土) 12:40 -
▼nariさん：
>ジャンパー付きのボードは、こちらで実験で
>使用したものを手違いで販売してしまったものだと
>思われます。 もうしわけありません。
ということはT_IRQを使いたい時には、やはりSP1をショートさせて
T_IRQ=IO4として使うことになりますか？？
http://www.humblesoft.com/wiki/?HSES-LCD24/VNC_ILI9341_touch
こちらのページに
SP1をショートさずに、T_IRQとIO0を接続する方法もあります
と書かれていますが、これは通常の製品では使えないという事ですね？
>ジャンパー付きのボードは、こちらで実験で
>使用したものを手違いで販売してしまったものだと
>思われます。 もうしわけありません。
ということはT_IRQを使いたい時には、やはりSP1をショートさせて
T_IRQ=IO4として使うことになりますか？？
http://www.humblesoft.com/wiki/?HSES-LCD24/VNC_ILI9341_touch
こちらのページに
SP1をショートさずに、T_IRQとIO0を接続する方法もあります
と書かれていますが、これは通常の製品では使えないという事ですね？
nopnop2002
- 16/12/31(土) 13:33 -
- 16/12/31(土) 13:33 -
▼nariさん：
>TSC2046というのは知りませんでした。
>情報ありがとうございます。
http://www.yoycart.com/Product/536896614188/
上記のページのマーキングのものです。
XPT2046 の互換品のようですが、どうも挙動が違います。
HR2046でデータシートを探してみましたが、どこにもありませんでした。
>TSC2046というのは知りませんでした。
>情報ありがとうございます。
http://www.yoycart.com/Product/536896614188/
上記のページのマーキングのものです。
XPT2046 の互換品のようですが、どうも挙動が違います。
HR2046でデータシートを探してみましたが、どこにもありませんでした。
